智能溫室大棚控制系統可以實時遠程獲取溫室大棚內部的空氣溫濕度、土壤水分溫度、二氧化碳濃度、光照強度及視頻圖像、通過模型分析，自動控制溫室濕簾 風機、噴淋灌溉、內外遮陽、頂窗側窗、加溫補光等設備。同時，系統還可以通過手機、計算機等信息終端向管理者發送實時監測信息、報警信息，以實現溫室大棚 智能化遠程管理，充分發揮物聯網技術在設施農業生產中的作用，保證溫室大棚內環境較適宜作物生長，實現精細化的管理，為作物的高產、優質、有效、生態、安 全創造條件，幫助客戶提有效率、降低成本、增加收益。

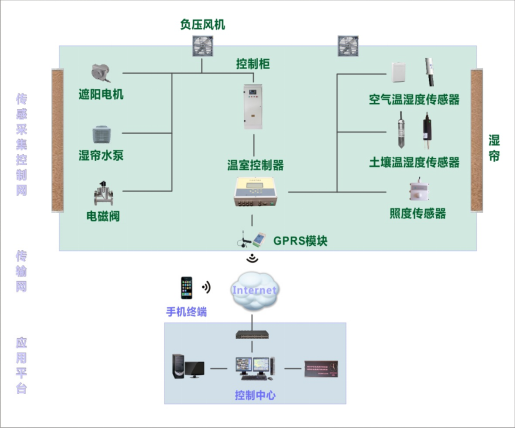

系統架構

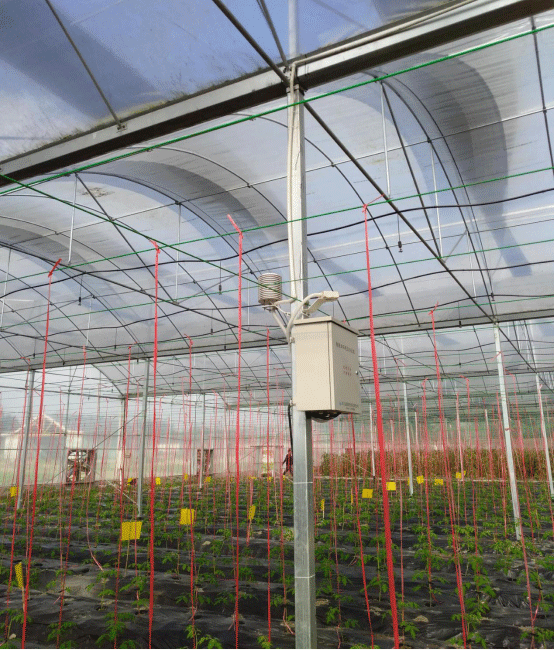

一、溫室環境監測

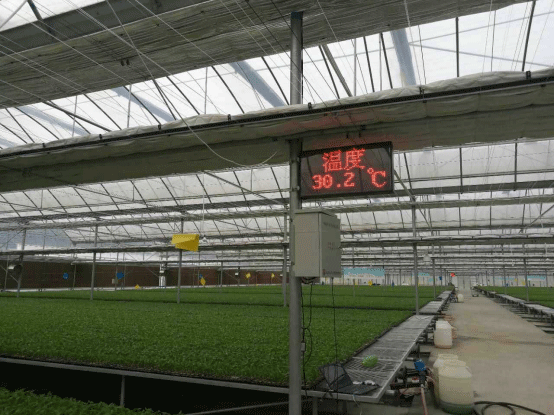

　　溫室大棚智能化遠程管理，通過溫室環境監測對種植環境的空氣溫濕度、土壤溫濕度、光照度、二氧化碳濃度等信息進行采集，對采集的數據進行分析，根據參 數的變化實施調控或自動控制溫控系統、灌溉系統等現場生產設備，保證農作物較優質的生長環境、促進農業生產的優質、有效、高產！

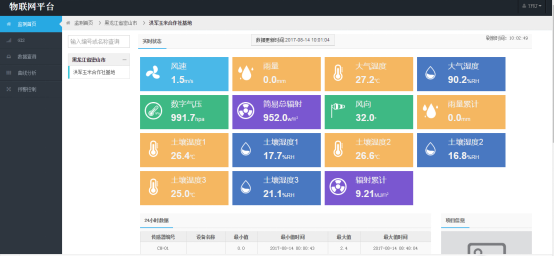

監測站點數據總覽、分站點設備運行狀態、記錄時間、詳細數據實時顯示

二、視頻監控

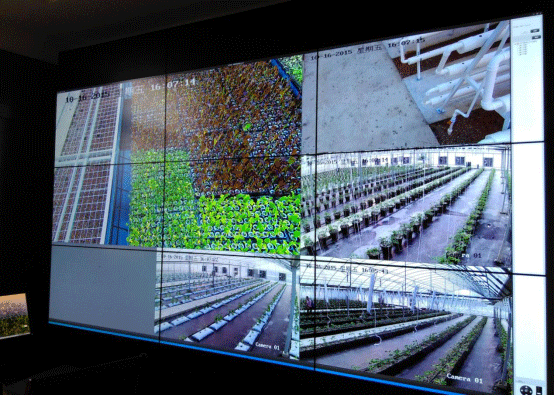

　　通過在農業生產區域內安裝全方位高清攝像機置，對包括種植作物的生長情況、投入品使用情況、病蟲害狀況情況進行實時視頻監控，實現現場無人職守情況 下，種植者對作物生長狀況的遠程在線監控，農業專家遠程在線病蟲害作物圖像信息獲取，質量監督檢驗檢疫部門及上級主管部門對生產過程的有效監督和及時干 預，以及信息技術管理人員對現場數據信息和圖像信息的獲取、備份和分析處理。

三、智能預警

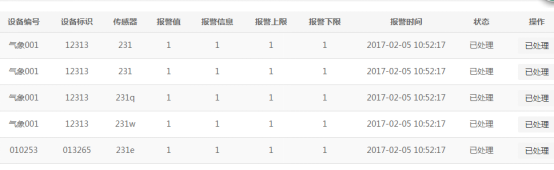

　　通過將監測點上環境傳感器采集到的數據與作物適宜生長的環境數據相比較，當實時監測到的環境數據超出預警值時，系統自動進行預警提示，包括環境預警和病蟲害預警，并提供相應的預警指導措施，進行手機和大屏幕顯示設備推送。

四、智能控制

　　通過控制系統，可以對農業生產區域內各種設備運行條件進行設定，當傳感器采集的實時數據結果超出設定的閾值時，系統會自動通過繼電器控制設備或模擬輸出模塊對溫室大棚自動化設備進行控制操作，如自動噴灑系統、自動換氣系統等，確保溫室內為植物生長較適宜環境。

　　常用的現場設備包括灌溉設備、風機、水簾、遮陽板等，這些設備均可以通過信號線進行控制，服務器發送的指令被轉化成控制信號后即可實現遠程啟動/關閉現場設備的運轉。

用戶通過點擊界面上的按鈕即可完成啟動/關閉現場設備的指令發送。

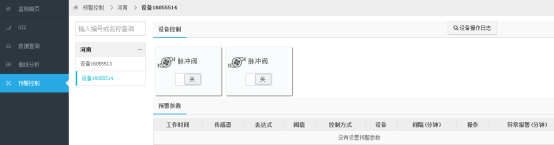

PC端遠程收到控制界面

　　除了手工進行指令的發送之外，系統還能夠根據檢測到的環境指標進行自動控制現場設備的啟動/關閉。用戶可以自定義溫濕度、光照、CO2濃度等指標的上 限值、下限值，并定義當指標超過上限或者下限時，現場設備如何響應（啟動/關閉）；此外，用戶可以設置觸發后的設備工作時間。

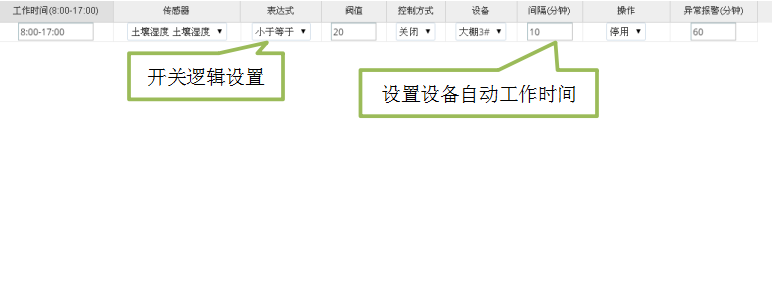

PC端遠程自動控制界面

　　建立手機系統，客戶直接采用微信客戶端就可以控制和查看實時數據，手機端具有手動啟動、關閉電磁閥，水泵等設備功能。

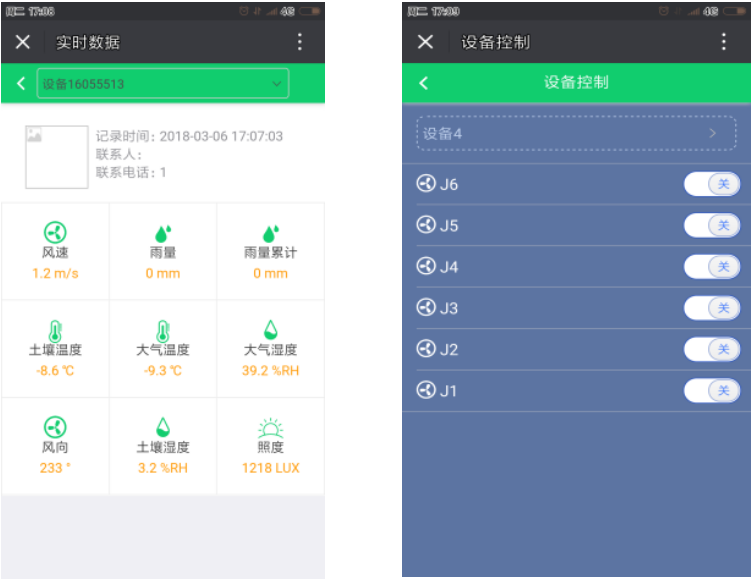

移動端遠程控制界面

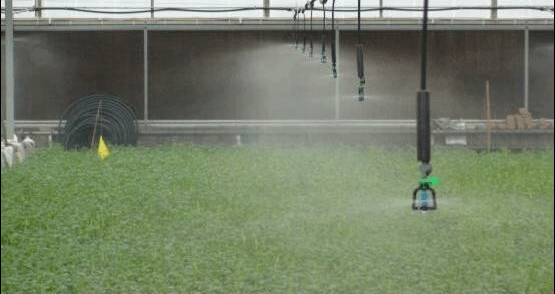

可控制的日光溫室內微噴工作實景

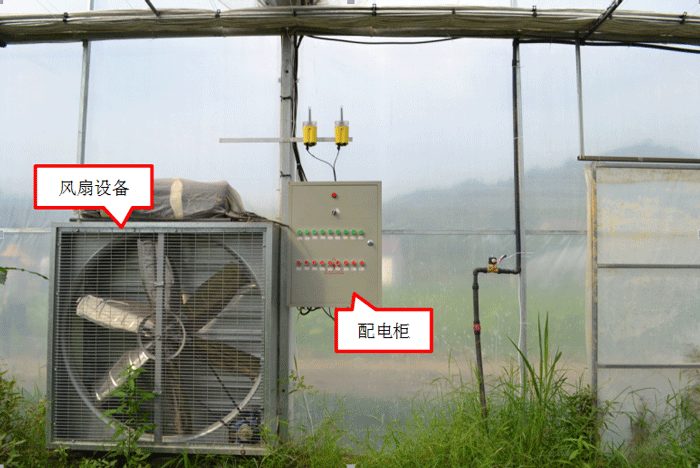

可遠程控制的風機設備

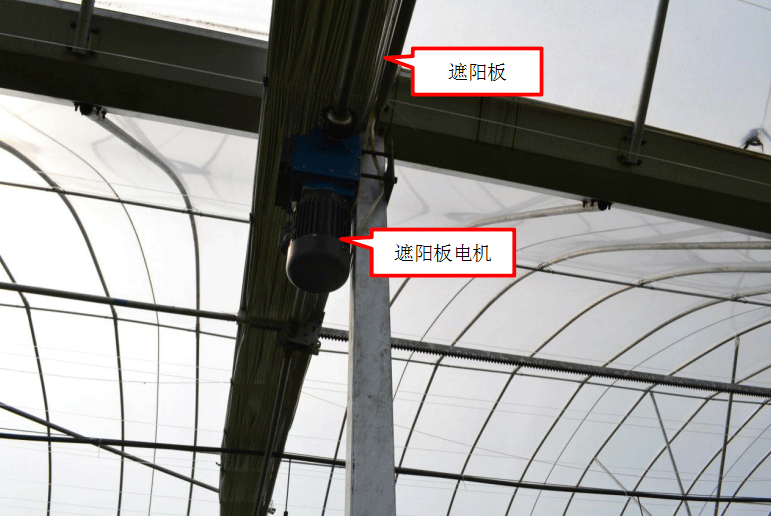

可遠程控制的遮陽板設備

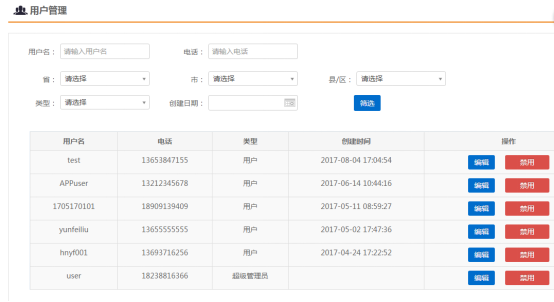

五、監管平臺及用戶終端運行管理

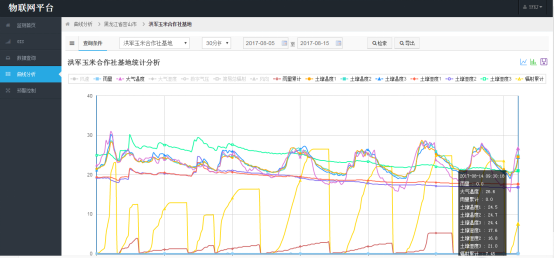

　　用戶可以通過區域管理，打開圖標可顯示站點的實時監測數據，可按照時間段查詢和下載歷史數據，通過曲線圖，柱形圖或餅狀圖進行數據展示和分析，建立大數據庫，指導農業生產。

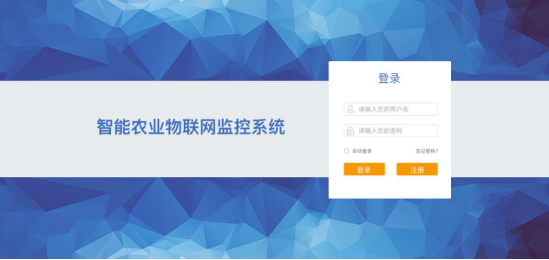

　　用戶可通過PC段，無線或在線實時監管農業物聯網監控平臺。

　　用戶可通過手機客戶端，隨時隨地查看自己負責監控點的環境參數，通過手機端，用戶可以遠程自動控制現場環境設備，也可以使用手機端及時接收、查看現場環境報警信息。
